2020R工業鋁型材3D模型+CAD數據參數
艾普斯 丨 2018.09.30 丨 5100
頁.jpg "2020R工業鋁型材三維模型")
|
|
|||
| 2020R工業鋁型材3D模型 | ||||
|
||||
| 2020R工業鋁型材主要應用于輕型工業鋁型材框架結構邊角，增大受力面積，減緩沖擊力，可以起到一定的安全防護作用； | ||||
|
||||
|
||||
|
||||
|

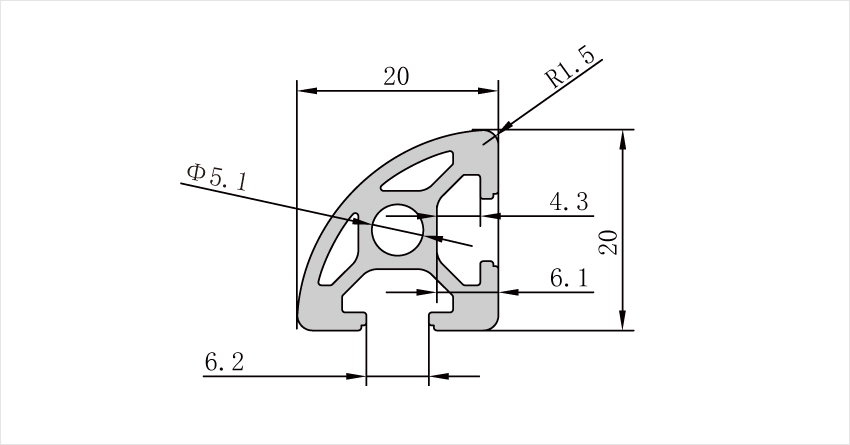

（2020R工業鋁型材2維參數）
|
||||
|
規格型號
|
材質
|
單位重量
|
慣性矩
|
慣性矩
|
彎矩
|
彎矩
|
訂貨編號
|
|
Profile
|
Material
|
Weight
|
Ix(cm4）
|
Iy（cm4）
|
Wx（cm3）
|
Wy（cm3）
|
Order NO.
|
|
20×20R
|
鋁AL（6063-T5）
|
0.56kg/m
|
0.72
|
0.72
|
0.66
|
0.79
|
APAS-P6-2020R
|
| 2020R工業鋁型材3D模型便于工業制造領域工程師對于框架結構的構想與實現，可以直接下載2020R工業鋁型材CAD平面圖導出3D模型； |
